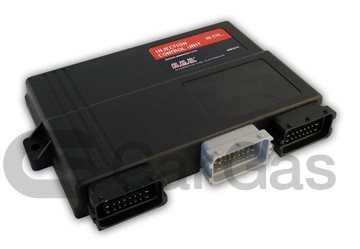

CENTRALINA INIEZ. MULTIPOINT SEQ. 2-3-4 CIL. OBD

SPECIFICHE TECNICHE

Tensione di alimentazione: Vbatt=10÷16V.
Temperatura di funzionamento: -40÷110°C.
Assorbimento di corrente con attuatori disattivi: Imax=0.5A
Assorbimento di corrente in modalità standby: Istandby <5uA
Attuatori gestiti:

• – 3 o 4 iniettori Gas con caratteristiche Imax=6, Vbatt,max=16V
  – 2 uscite di potenza per elettrovalvole Gas
  * Pmax=25W, Imax=2A (potenza e corrente massima per ogni uscita con due uscite attive)
  * Pmax=50W, Imax=4A (potenza e corrente massima con solo un’uscita attiva)

Sensori gestiti:

• Sensore di pressione Gas: AEB025
  Sensore MAP: AEB025, sensore originale vettura (da caratterizzare)
  Sensore di livello: sensore di livello AEB, sensore standard 0-90Ohm, sensore non standard
  Sensore di temperatura riduttore: sensore AEB tipo 369
  Sensore di temperatura Gas: sensore tipo AEB (4.7kOhm), sensore (2.2kOhm), sensore 1kOhm
  Sonda Lambda pre-catalizzatore: 0-1V, 0-5V, 5-0V, 0.8-1.6V, 2.5-3.5V, UEGO (sensore lineare in corrente)
  Sonda Lambda post-catalizzatore: 0-1V.

Gestione commutatore tipo AEB119B.
